Crimpmaschine

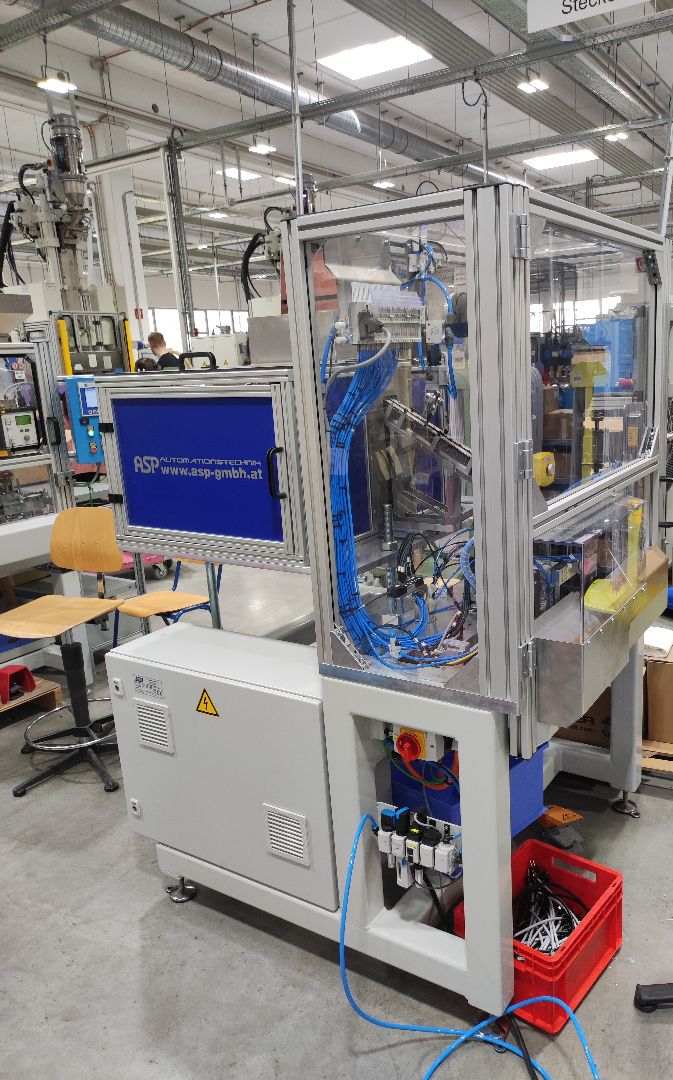

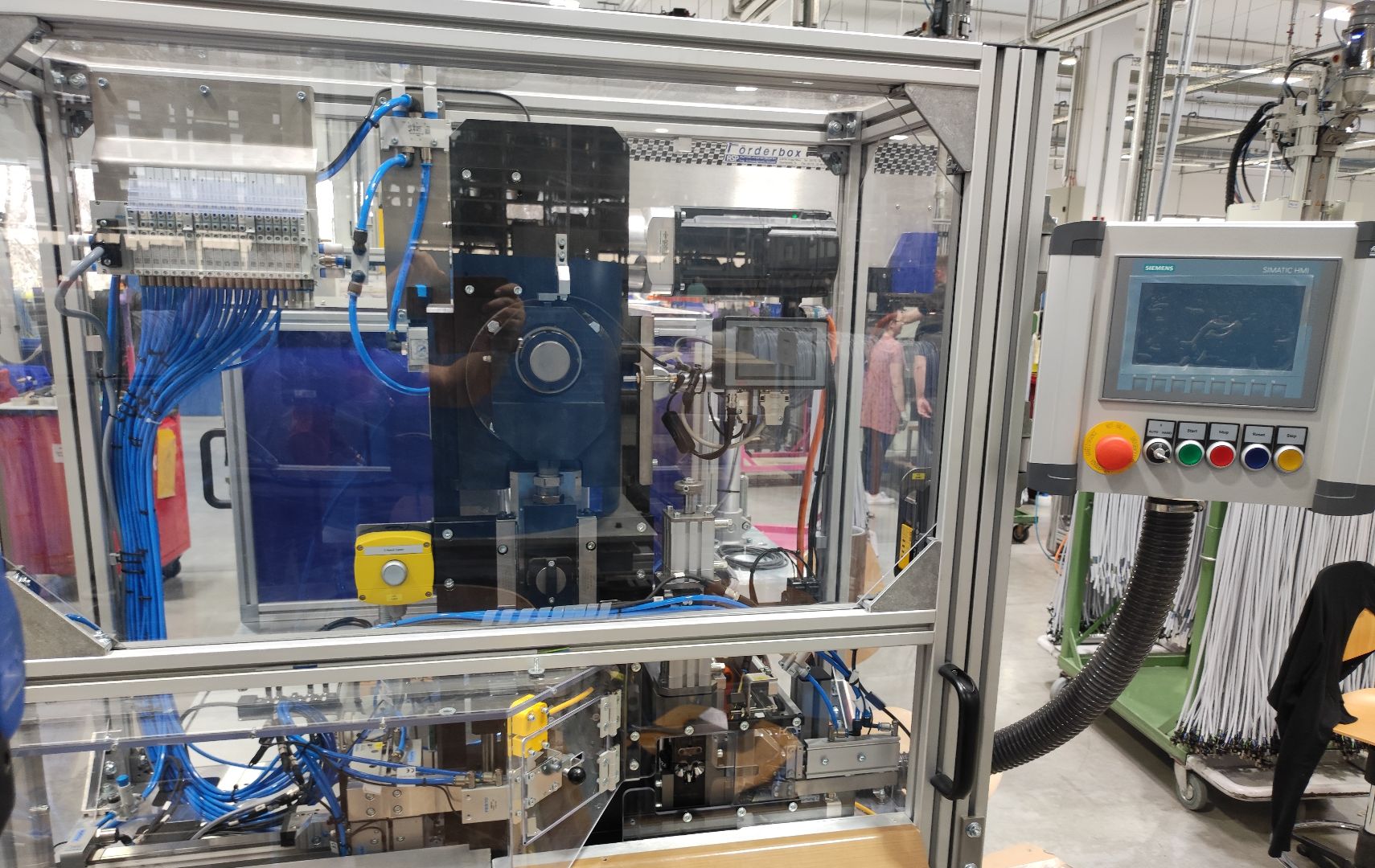

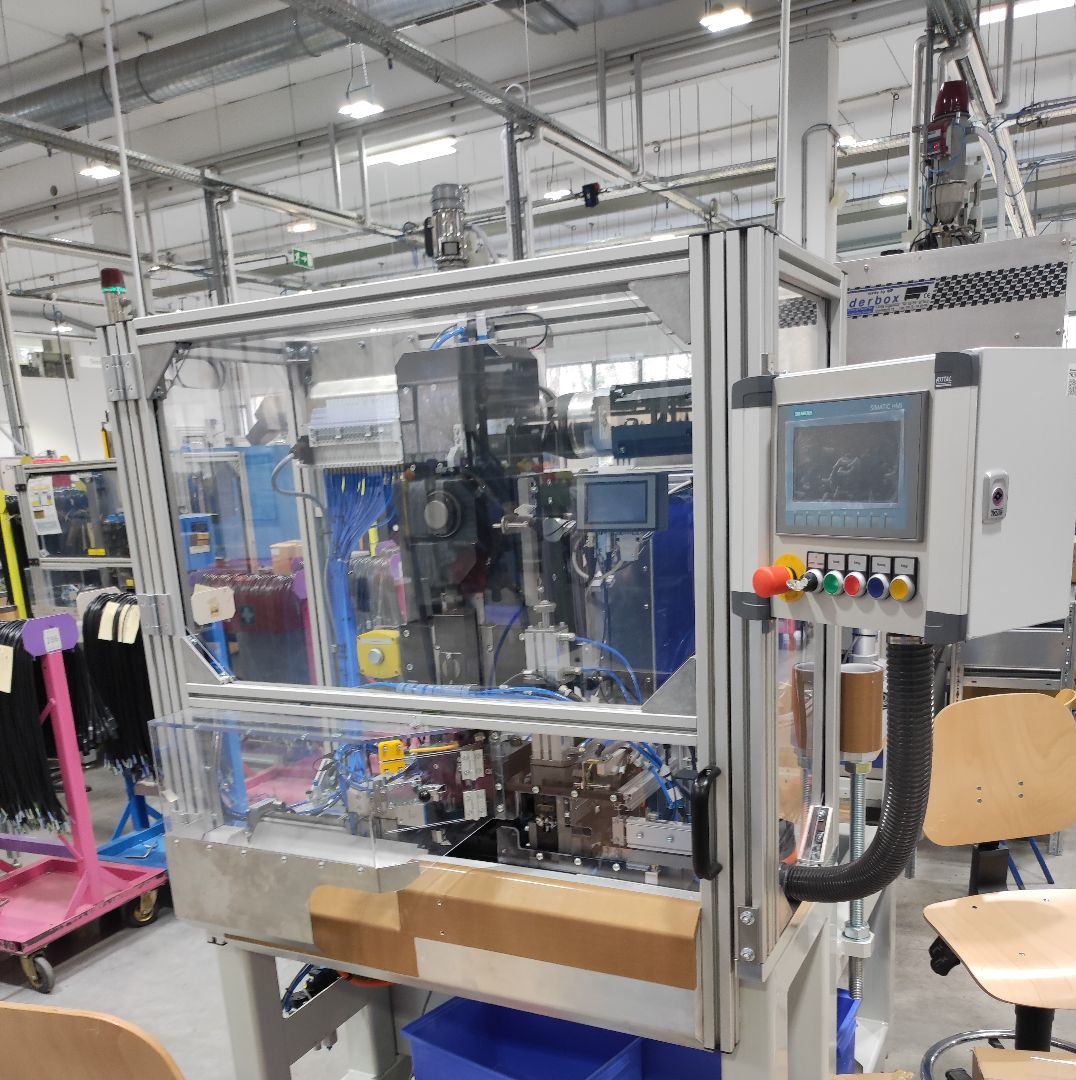

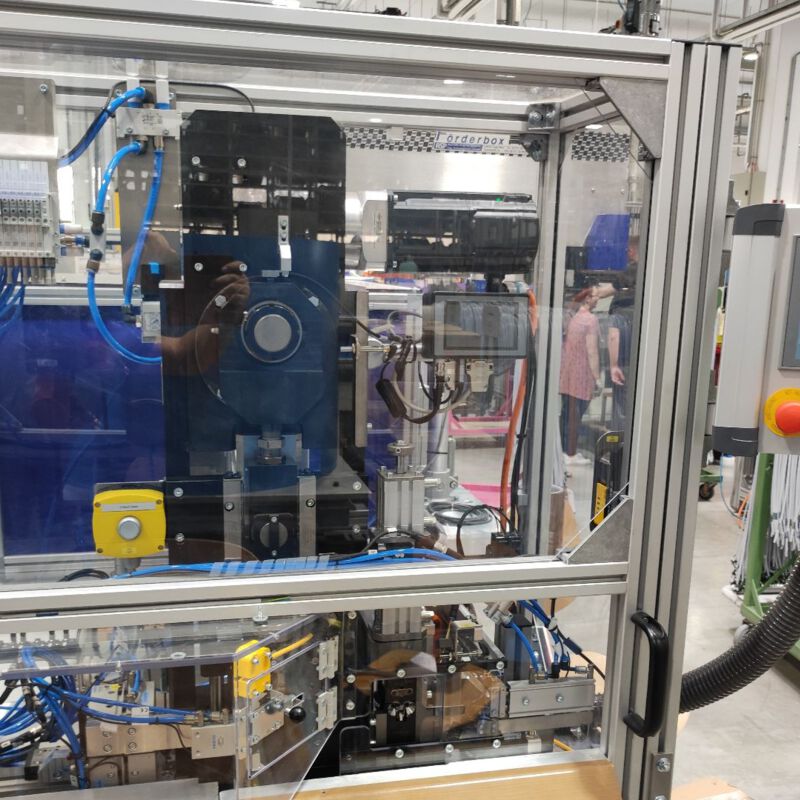

Für eine bekannte Firma durften wir eine Crimpmaschine herstellen. Dabei wird das Kabel mit 3 Adern aufgefächert entsprechend Einfuhrmaske in die Abisolierstation eingegeben, in welcher das Kabel mit der Einfuhrmaske geklemmt wird. In der Maschine werden die 3 Adern einzeln abisoliert, der dabei anfallende Kunststoff wird abgesaugt und in die im Gestell liegende Box ausgeworfen. Nach dem Abisolieren fährt die Einfuhrmaske mit dem geklemmten Kabel zum Crimpwerkzeug. Im Crimpwerkzeug wird eine Brücke, zugeführt über Schwingfördergerät mit Bunker und Linearschiene, vereinzelt und so vorgeschoben, dass sich die 3 Adern des Kabels in den Hülsen der Brücke einfädeln. Das Crimpwerkzeug wird über die Exzenterpresse betätigt und vercrimpt die Hülsen der Brücke mit den Kabeladern. Abschließend entnimmt ein Greifer das Produkt, fährt damit seitlich aus dem Werkzeugbereich heraus und wirft letztendlich das Produkt aus. Metalltechnik Kainz - Bei uns sind Sie gut beraten! 💡
